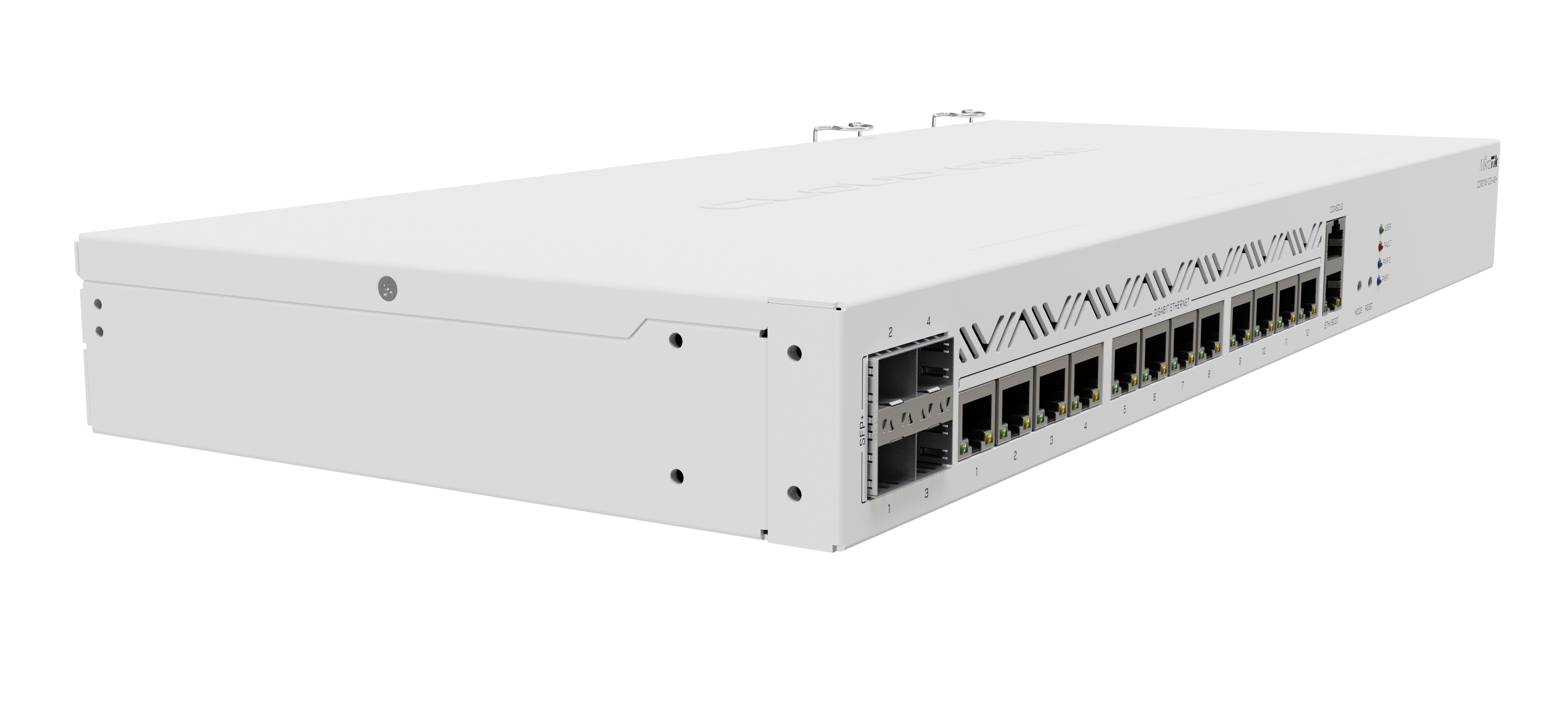

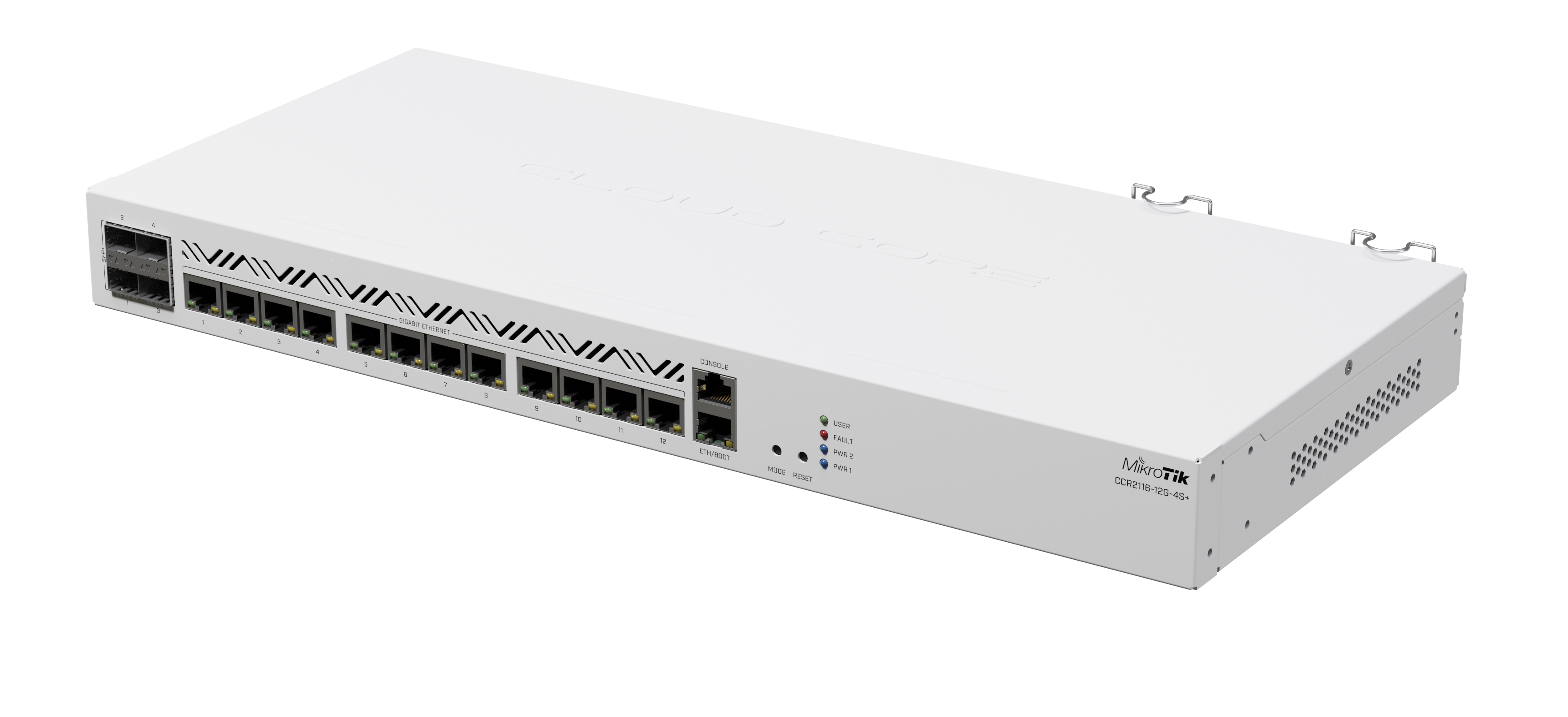

MikroTik CCR2116-12G-4S+
Art.Nr.: CCR2116-12G-4S+
Hersteller: MikroTik
https://mikrotik.com/product/ccr2116_12g_4splus
928,20 EUR
incl. 19 % USt
-
Bestellung möglich, geringer Lagerbestand.
- Lieferzeit sofort lieferbar
- Gewicht 3,2 kg
Produktbeschreibung
#1: CCR2116-12G-4S+
MikroTik wollte das volle Potenzial des guten, alten, zuverlässigen 10G-Netzwerks in Kombination mit einer modernen CPU ausschöpfen. Mit dem CCR2116-12G-4S+ können Sie die CPU-Beschränkungen in Ihrem Setup vergessen. Wie sein kleiner Bruder, der CCR2004, ist dieser Router mit der mächtigen Amazon Annapurna Labs Alpine CPU ausgestattet.
Aber mit 16 Kernen, die mit 2 GHz laufen, frisst dieser CCR die anderen zum Frühstück. MikroTik hat zum Beispiel eine Steigerung der Single-Core-Leistung um mindestens 15 % festgestellt. Und das ist der wichtigste Aspekt, wenn es um schwere Operationen geht, die auf der Verarbeitung pro Verbindung basieren. Wie zum Beispiel Queues. Der CCR2116-12G-4S+ setzt einen neuen Standard für die Single-Core-Leistung in der gesamten CCR-Produktfamilie! Und er unterstützt Layer 3 Hardware Offloading!

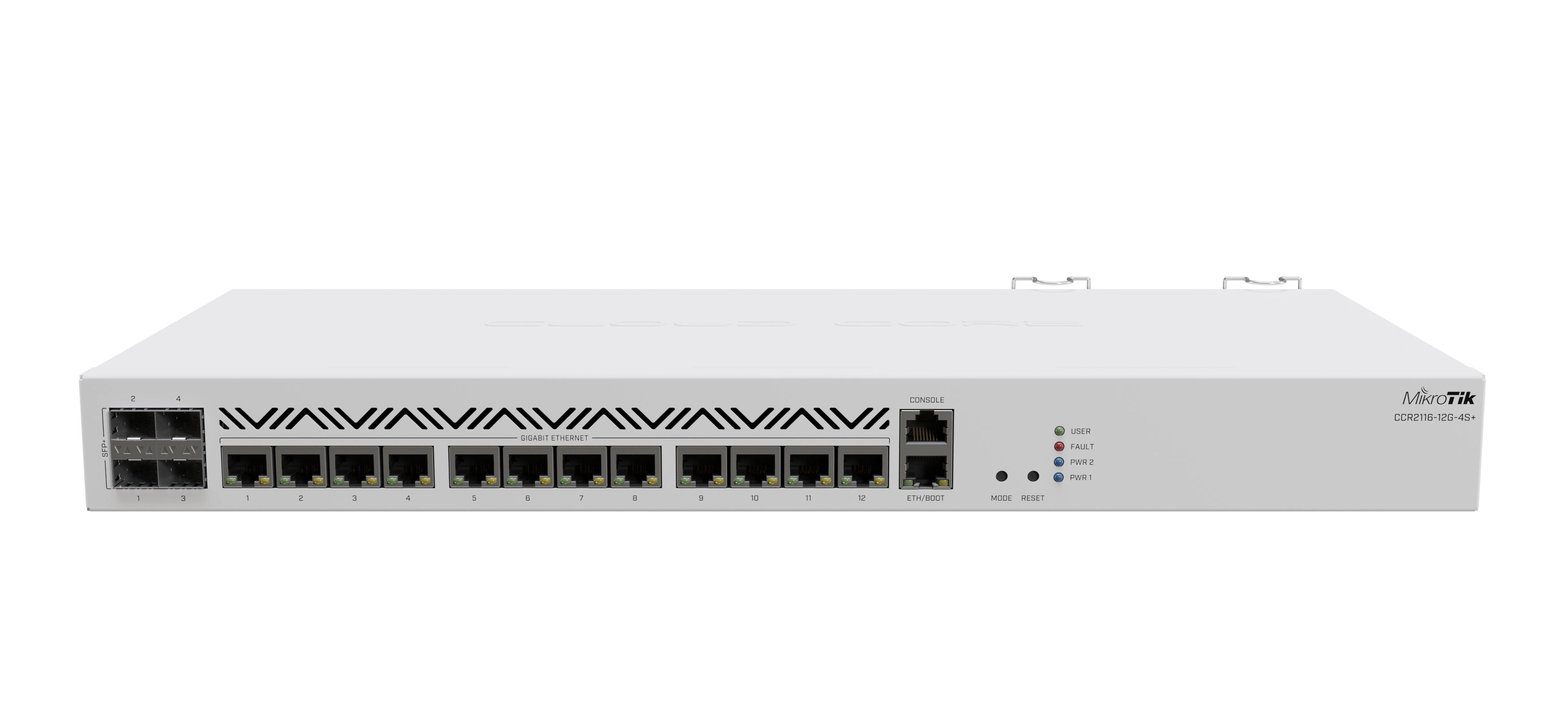

Natürlich brauchen Sie die richtige Konnektivität, um diese Leistung nutzen zu können. Es gibt vier 10G SFP+ Ports. Sie sind über eine separate Vollduplex-Leitung mit dem Switch-Chip der Marvell Aldrin-Familie verbunden. Ebenso gibt es natürlich Gigabit-Ethernet-Ports. 12 davon laufen über den Marvel-Chip. Und ein weiterer Gigabit-Port ist direkt mit der CPU verbunden. Für das Management.
Jede Gruppe von 4 Ports hat eine separate Vollduplex-Verbindung zum Switch-Chip. Hier gibt es keine Engpässe. In den meisten Konfigurationen können Sie einen Switch-ähnlichen Durchsatz erwarten. Die neue Generation von Prozessoren bietet eine atemberaubende Leistung. Betrachtet man den CCR1036 - das Kraftpaket mit einer 36-Core-CPU - so kann der neue CCR2116 die Leistung leicht verdoppeln. 16 Kerne gegenüber 36 Kernen. Die doppelte Leistung. Oder sogar noch mehr.

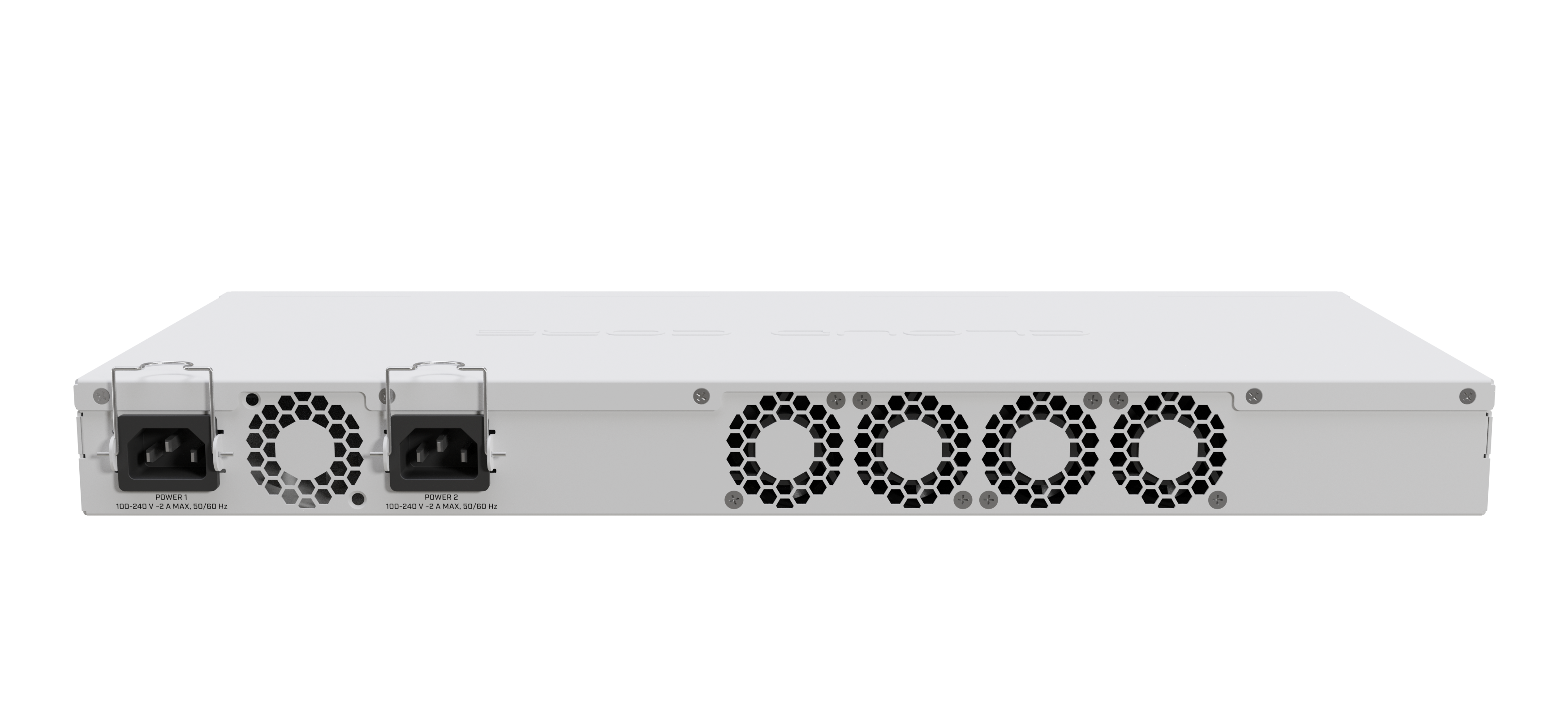

Wenn Sie ein ziemlich großer ISP sind, der mit dynamischem Routing, umfangreichen BGPs, komplexen Firewall-Regeln und komplizierten Quality-of-Service-Konfigurationen zu tun hat, ist dies das richtige Gerät für Sie. Die Kombination aus roher Leistung und Nutzen mit dem zuverlässigen 10G-Netzwerk. Und ja, wie bei jedem Gerät auf ISP-Niveau hat MikroTik eine doppelt redundante Stromversorgung eingebaut. Sie müssen sich also um eine Sache weniger Sorgen machen.
CCR2116-12G-4S+: von der Zeit getestete Technologie, gebaut für die Zukunft.

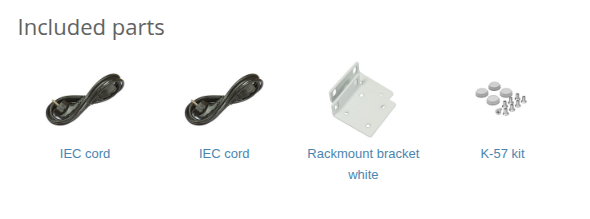

#2: Im Lieferumfang enthalten | Included in delivery
| 1x | CCR2116-12G-4S+ | |
| 2x | Kaltgerätekabel | (IEC cord) |
| 1x | Weiße Rack-Halterung | (Rackmount bracket white) |
| 1x | K-57 Schrauben/Füßchen Set | (K-57 kit) |
#3: Spezifikationen - Technische Details | Specifications - Technical details
Product code CCR2116-12G-4S+
Architecture ARM 64bit
CPU AL73400
CPU core count 16
CPU nominal frequency 2000 MHz
CPU Threads count 16
Switch chip model 98DX3255
Dimensions 443 x 199 x 44 mm
RouterOS license 6
Operating System RouterOS v7
Size of RAM 16 GB
Storage size 128 MB
Storage type NAND
MTBF Approximately 200'000 hours at 25C
Tested ambient temperature -20°C to 60°C
Powering
Number of AC inputs 2
AC input range 100-240
Number of PSU slots 2
Frequency (Hz) 47-63
Max power consumption 83 W
Max power consumption without attachments 60 W
Cooling type 4 fans
Ethernet
10/100/1000 Ethernet ports 13
Fiber
SFP+ ports 4
Peripherals
Serial console port RJ45
Number of M.2 slots 1
Other
CPU temperature monitor Yes
PCB temperature monitor Yes
Voltage Monitor Yes
Mode button Yes
Certification & Approvals
Certification CE, EAC, ROHS
Note
The device has an operating system preinstalled and licensed. No separate purchase is necessary and the product is ready to use. The device includes free software updates for the life of the product or a minimum of 5 years starting from date of purchase.
#4: Test Resultate nach RFC2544 | Test results according to RFC2544
| CCR2116-12G-4S+ | AL73400 all port test (CCR2116) | ||||||
| Mode | Configuration | 1518 byte | 512 byte | 64 byte | |||
| kpps | Mbps | kpps | Mbps | kpps | Mbps | ||
| Bridging | none (fast path) | 3204.8 | 38919.1 | 9114.6 | 37333.4 | 29458.9 | 16025.6 |
| Bridging | 25 bridge filter rules | 2662.5 | 32333.4 | 2682.2 | 10986.3 | 2758.9 | 1500.8 |
| Routing | none (fast path) | 3212.2 | 39009.0 | 9125.3 | 37377.2 | 28095.6 | 15284.0 |
| Routing | 25 simple queues | 3212.2 | 39009.0 | 6322.6 | 25897.4 | 6300.9 | 3427.7 |
| Routing | 25 ip filter rules | 3212.2 | 39009.0 | 3927.9 | 16088.7 | 3901.5 | 2122.4 |
| Routing | none (L3HW) | 4226.3 | 51323.7 | 12218 | 50045.1 | 73863.6 | 40181.8 |
- All tests are done with Xena Networks specialized test equipment (XenaBay),and done according to RFC2544 (Xena2544)
- Max throughput is determined with 30+ second attempts with 0,1% packet loss tolerance in 64, 512, 1518 byte packet sizes
- Test results show device maximum performance, and are reached using mentioned hardware and software configuration, different configurations most likely will result in lower results
| CCR2116-12G-4S+ | AL73400 IPsec throughput | ||||||
| Mode | Configuration | 1400 byte | 512 byte | 64 byte | |||
| kpps | Mbps | kpps | Mbps | kpps | Mbps | ||
| Single tunnel | AES-128-CBC + SHA1 | 179.7 | 2012.6 | 186.4 | 763.5 | 182.8 | 93.6 |
| 256 tunnels | AES-128-CBC + SHA1 | 366.8 | 4108.2 | 667.3 | 2733.3 | 668.8 | 342.4 |
| 256 tunnels | AES-128-CBC + SHA256 | 366.8 | 4108.2 | 666.2 | 2728.8 | 670.4 | 343.2 |
| 256 tunnels | AES-256-CBC + SHA1 | 366.2 | 4101.4 | 667.6 | 2734.5 | 668.8 | 342.4 |
| 256 tunnels | AES-256-CBC + SHA256 | 366.2 | 4101.4 | 670 | 2744.3 | 670.4 | 343.2 |
- All tests are done with Xena Networks specialized test equipment (XenaBay),and done according to RFC2544 (Xena2544)
- Max throughput is determined with 30+ second attempts with 0,1% packet loss tolerance in 64, 512, 1400 byte packet sizes
- Test results show device maximum performance, and are reached using mentioned hardware and software configuration, different configurations most likely will result in lower results
