MikroTik CCR2004-1G-2XS-PCIe
Art.Nr.: CCR2004-1G-2XS-PCIe
Hersteller: MikroTik
https://mikrotik.com/product/ccr2004_1g_2xs_pcie
176,12 EUR
incl. 19 % USt
-
Sofort versandfähig
- Lieferzeit sofort lieferbar
- Gewicht 0,28 kg
Produktbeschreibung
#1: CCR2004-1G-2XS-PCIe
Sparen Sie Platz in Ihrem Serverraum, indem Sie einen echten CCR2004 im Server selbst hinzufügen! Dieses einzigartige Produkt kombiniert einen einfachen 2x 25 Gigabit PCIe Ethernet-Adapter mit den beeindruckenden Fähigkeiten eines vollwertigen Routers.

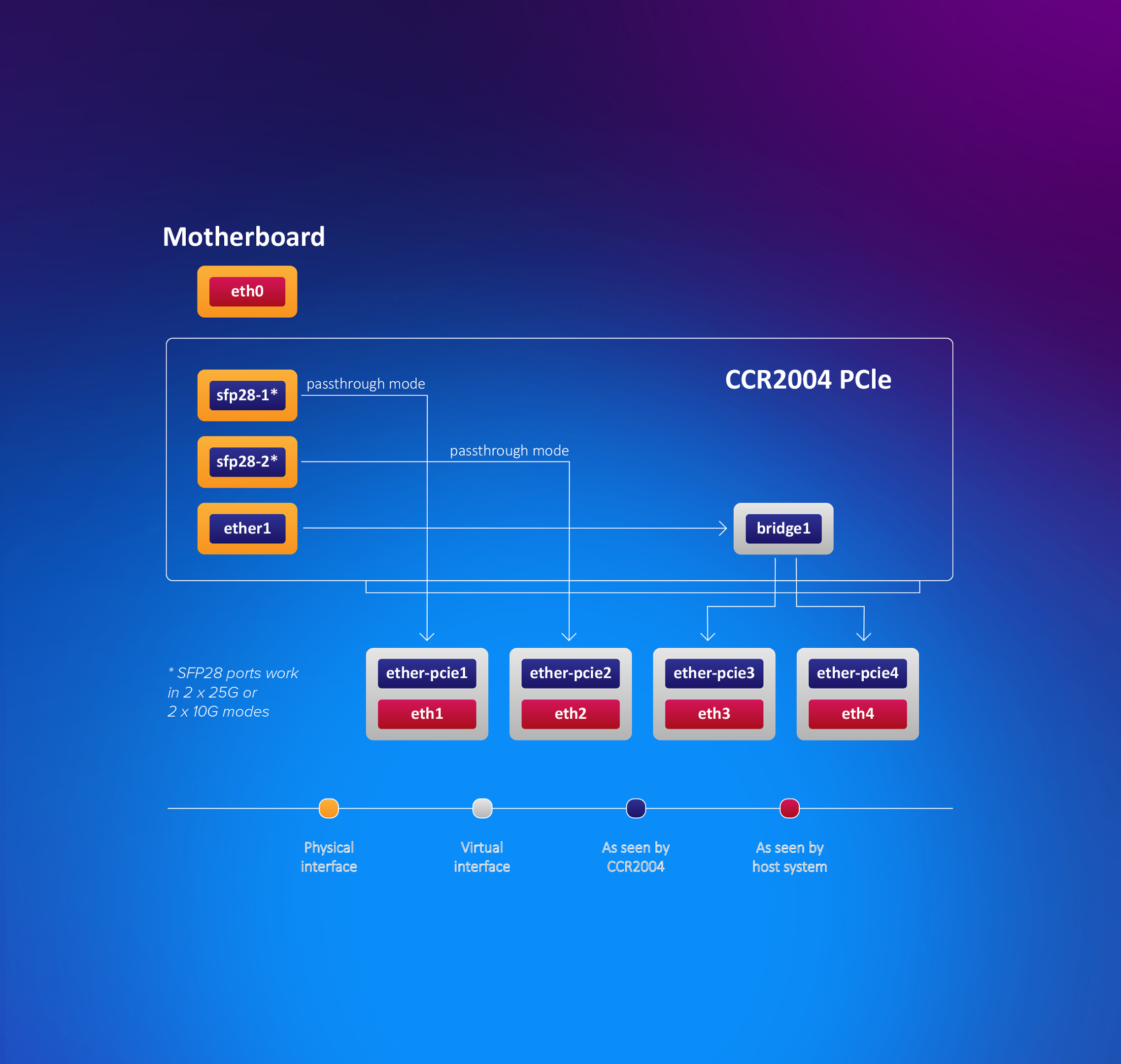

Standardmäßig wird die PCIe-Schnittstelle als vier virtuelle Ethernet-Schnittstellen angezeigt. Zwei Schnittstellen im Passthrough-Modus zu den 25G-SFP28-Cages. Die verbleibenden zwei virtuellen Ethernet-PCIe-Schnittstellen werden mit dem Gigabit-Ethernet-Port für den Managementzugriff überbrückt. Der Benutzer kann alle Schnittstellen und Einstellungen frei konfigurieren, da man hier ein voll funktionsfähiges RouterOS vor sich hat.
Damit dieses CCR-Gerät als NIC funktioniert, wurde ein neuer Passthrough-Modus implementiert. Grundsätzlich ein FastForward-FastPath-Modus, der auch Hardware-Link-Status weitergeben kann.
Mit 4 GB RAM, 128 MB NAND-Speicher und einer leistungsstarken Quad-Core-ARMv8-64-Bit-CPU kann dieses Gerät eine Menge bewältigen: Firewalls, Benutzerverwaltung und Zugriffskontrolle für Heimmedien und Dateiserver und sogar eine gewisse Verkehrskontrolle in Rechenzentren – ohne die Notwendigkeit eines eigenständigen Routers.
Dieser Formfaktor ist mit bestimmten Einschränkungen verbunden, die Sie beachten sollten. Die CCR-NIC-Karte benötigt im Vergleich zu ASIC-basierten Setups einige Zeit zum Hochfahren. Wenn das Hostsystem vor der CCR-Karte hochgefahren ist, wird es nicht unter den verfügbaren Geräten angezeigt. Sie sollten eine Initialisierungsverzögerung für PCIe-Geräte nach dem Einschalten im BIOS hinzufügen. Oder Sie müssen die PCIe-Geräte vom HOST-System neu initialisieren.
Umsetzbar via Linux wie folgt:
- echo “1” > /sys/bus/pci/devices/0000:03:00.0/remove
- sleep 2
- echo “1” > /sys/bus/pci/rescan
where 0000:03:00.0 is this device ID
MikroTik ist gespannt auf Ihre Anwendungsfälle für dieses unkonventionelle Gerät: eine einfache Hochgeschwindigkeits-Netzwerkkarte kombiniert mit einem leistungsstarken Cloud Core Router. Entfesseln Sie das Potenzial Ihres Servers mit der gewaltigen Kraft von RouterOS!
Installation: Das Gerät wird von Linux (Mindestens Kernel Version 5.15.25) und RouterOS (Mindestversion 7.x) unterstützt - Wird aber unter Windows nicht erkannt.
#2: Im Lieferumfang enthalten | Included in delivery
| 1x | CCR2004-1G-2XS-PCIe | |
| 1x | Kleine Halterung | (Small bracket) |
| 1x | Große Halterung | (Large bracket) |
#3: Spezifikationen - Technische Details | Specifications - Technical details
| Details | |
|---|---|
| Product code | CCR2004-1G-2XS-PCIe |
| Architecture | ARM 64bit |
| CPU | AL52400 |
| CPU core count | 4 |
| CPU nominal frequency | 1500 MHz |
| Dimensions | 170 x 69 x 18 mm |
| RouterOS license | 6 |
| Operating System | RouterOS (v7 only) |
| Size of RAM | 4 GB |
| Storage size | 128 MB |
| Storage type | NAND |
| MTBF | Approximately 200'000 hours at 25C |
| Tested ambient temperature | -20°C to 60°C |
| IPsec hardware acceleration | Yes |
Powering
| Details | |
|---|---|
| Max power consumption | 29 W |
| Max power consumption without attachments | 22 W |
| Cooling type | 1 fan |
Ethernet
| Details | |
|---|---|
| 10/100/1000 Ethernet ports | 1 |
Fiber
| Details | |
|---|---|
| Number of 25G SFP28 ports | 2 |
Other
| Details | |
|---|---|
| CPU temperature monitor | Yes |
| Current Monitor | Yes |
| PCB temperature monitor | Yes |
| Voltage Monitor | Yes |
Certification & Approvals
| Details | |
|---|---|
| Certification | CE, EAC, ROHS |
| IP | 20 |
#4: Test Resultate nach RFC2544 | Test results according to RFC2544
Ethernet test results
| CCR2004-1G-2XS-PCIe | AL52400 - all port test | ||||||
| Mode | Configuration | 1518 byte | 512 byte | 64 byte | |||
| kpps | Mbps | kpps | Mbps | kpps | Mbps | ||
| Passthrough | none (fast path) | 2341.4 | 28434 | 2349.6 | 9624.1 | 2339.3 | 1272.6 |
| Bridging | none (fast path) | 1119.9 | 13600.1 | 1640.9 | 6721 | 2339.3 | 1272.6 |
| Bridging | 25 bridge filter rules | 793.9 | 9640.9 | 914 | 3743.6 | 1350.5 | 734.7 |
| Routing | none (fast path) | 1084.2 | 13166.3 | 1404.6 | 5753.4 | 2339.3 | 1272.6 |
| Routing | 25 simple queues | 827 | 10043.4 | 968.5 | 3966.9 | 1460.4 | 794.5 |
| Routing | 25 ip filter rules | 567.6 | 6892.7 | 641.4 | 2627.1 | 801.2 | 435.9 |
- All tests are done with Xena Networks specialized test equipment (XenaBay),and done according to RFC2544 (Xena2544)
- Max throughput is determined with 30+ second attempts with 0,1% packet loss tolerance in 64, 512, 1518 byte packet sizes
- Test results show device maximum performance, and are reached using mentioned hardware and software configuration, different configurations most likely will result in lower results
IPsec test results
| CCR2004-1G-2XS-PCIe | AL32400 IPsec throughput | ||||||
| Mode | Configuration | 1400 byte | 512 byte | 64 byte | |||
| kpps | Mbps | kpps | Mbps | kpps | Mbps | ||
| Single tunnel | AES-128-CBC + SHA1 | 203 | 2273.6 | 204.1 | 836 | 202.2 | 103.5 |
| 256 tunnels | AES-128-CBC + SHA1 | 232.4 | 2602.9 | 230.5 | 944.1 | 222.2 | 113.8 |
| 256 tunnels | AES-128-CBC + SHA256 | 232.4 | 2602.9 | 230.5 | 944.1 | 222.2 | 113.8 |
| 256 tunnels | AES-256-CBC + SHA1 | 232.3 | 2601.8 | 227.3 | 931 | 238.1 | 121.9 |
| 256 tunnels | AES-256-CBC + SHA256 | 232.3 | 2601.8 | 227.3 | 931 | 238.1 | 121.9 |
- All tests are done with Xena Networks specialized test equipment (XenaBay),and done according to RFC2544 (Xena2544)
- Max throughput is determined with 30+ second attempts with 0,1% packet loss tolerance in 64, 512, 1400 byte packet sizes
- Test results show device maximum performance, and are reached using mentioned hardware and software configuration, different configurations most likely will result in lower results
The device has an operating system preinstalled and licensed. No separate purchase is necessary and the product is ready to use. The device includes free software updates for the life of the product or a minimum of 5 years starting from date of purchase..
