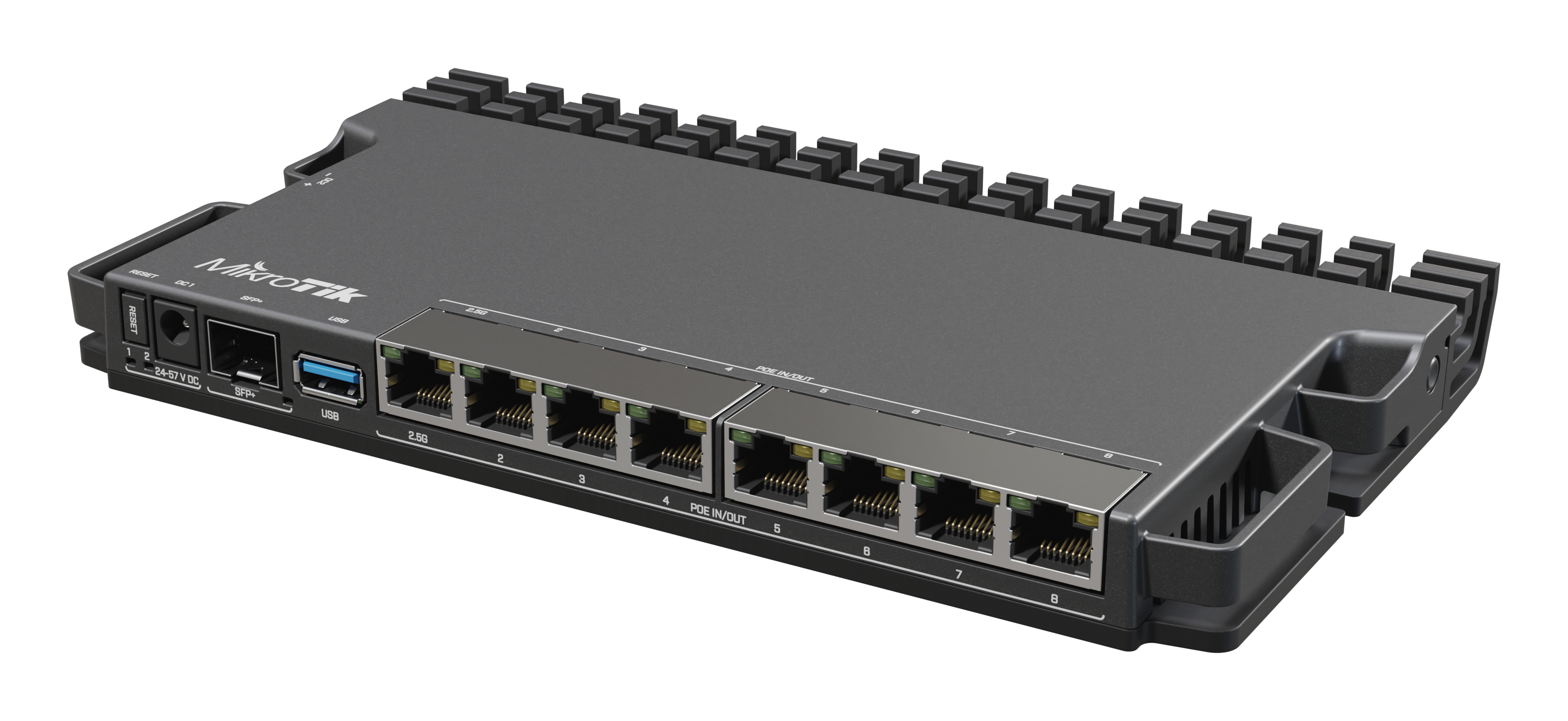

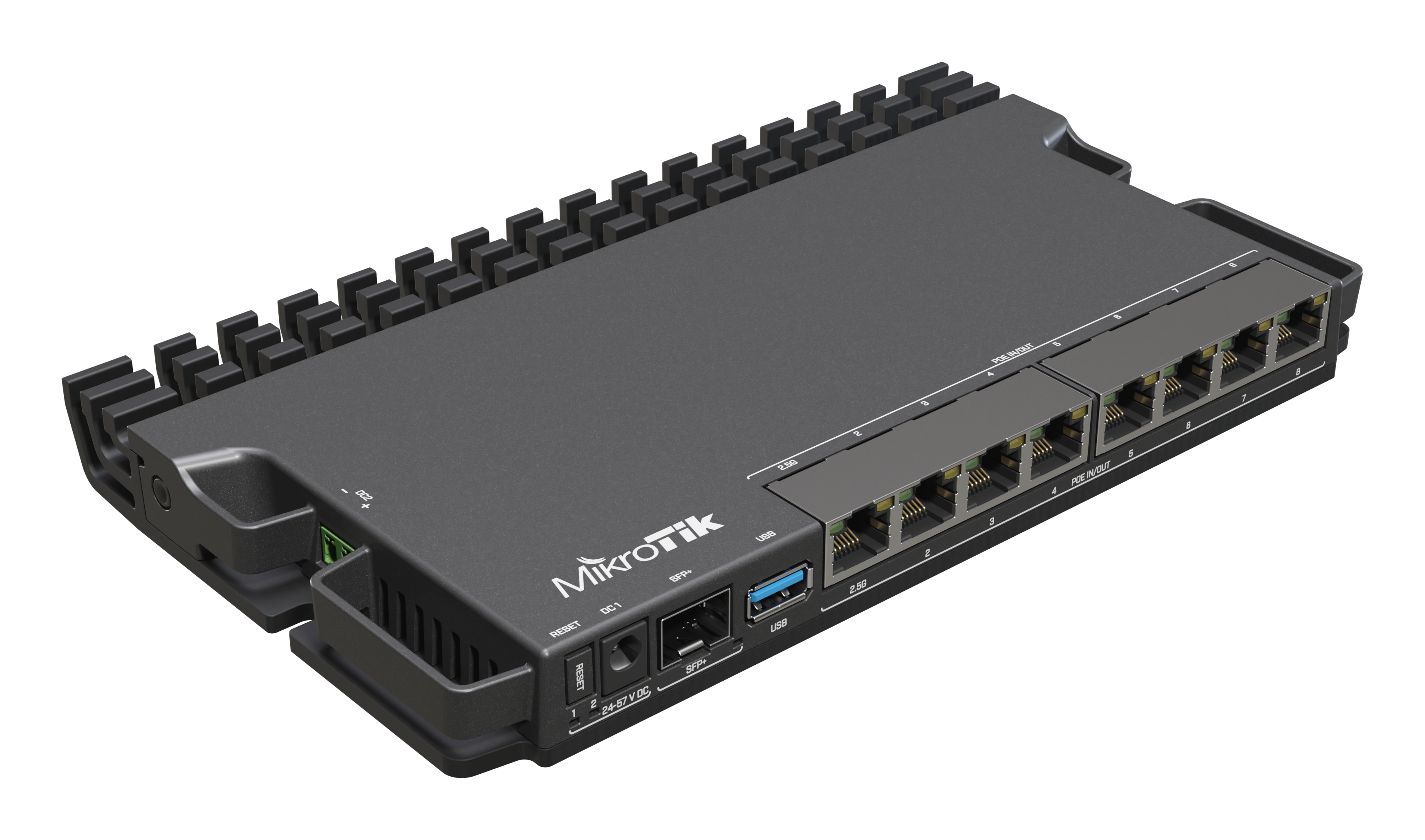

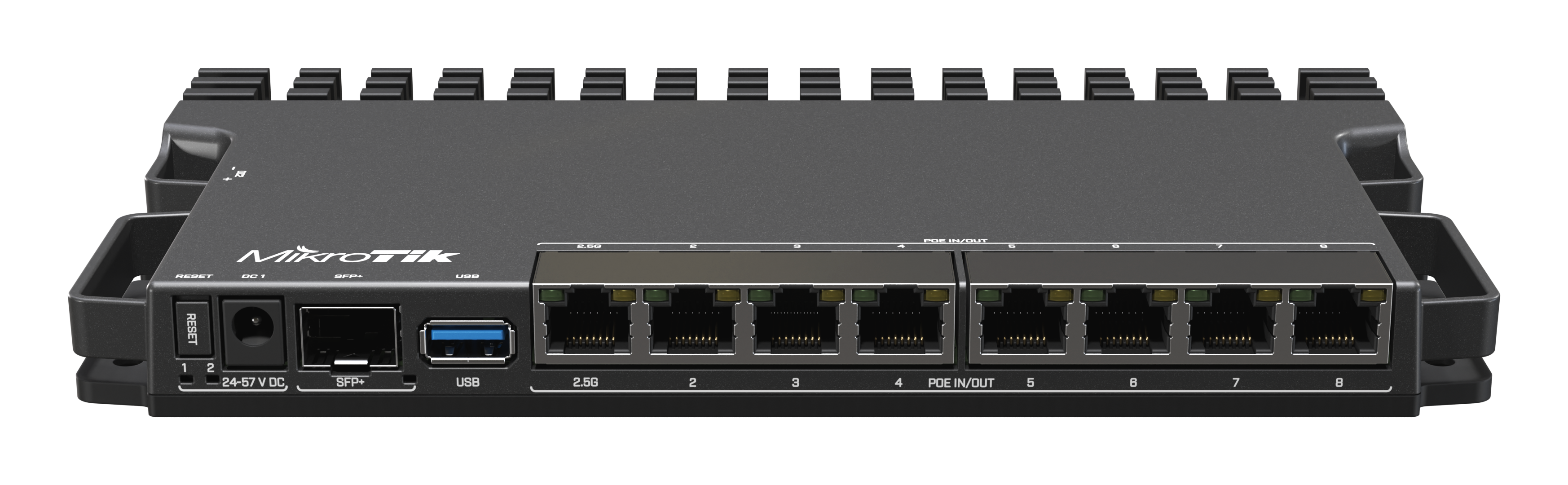

MikroTik RB5009UPr+S+IN
Art.Nr.: RB5009UPr+S+IN
Hersteller: MikroTik
https://mikrotik.com/product/rb5009upr_s_in
279,65 EUR
incl. 19 % USt
-
Sofort versandfähig
- Lieferzeit sofort lieferbar
- Gewicht 1,3 kg
Produktbeschreibung
#1: RB5009UPr+S+IN
It’s all about the power...
Diese Version des RB5009 verfügt über alle Vorzüge des Vorgängermodells: Gigabit-Ethernet, 2,5-Gigabit-Ethernet und ein 10-Gigabit-SFP+-Käfig für Glasfaseranschlüsse. Er hat die Geschwindigkeit, die Leistung und die Haltbarkeit. Aber dieses Mal haben wir PoE-in und PoE-out an allen acht Ethernet-Ports hinzugefügt. In Kombination mit dem 2-poligen Anschluss und der Gleichstrombuchse erhalten Sie 10 verschiedene Möglichkeiten der Stromversorgung. Zwei redundante Netzteile würden Ihre unterbrechungsfreie Betriebszeit auf die nächste Stufe heben. Das RB5009UPr+S+IN geht noch einen Schritt weiter!
Alle Stromversorgungsoptionen unterstützen einen breiten Spannungsbereich von 24 - 57 V. Sie können die Spannungen jedoch nicht mischen. Wenn Sie PoE-Out zur Stromversorgung anderer Geräte verwenden, wählt das Board die Quelle mit der höchsten Spannung (DC-Buchse oder 2-Pin-Anschluss), um diese zu versorgen.
Jeder PoE-Out-Port kann bis zu 25 W Leistung liefern. Alle Ports zusammen sind auf 130 W begrenzt, was für die meisten Konfigurationen ausreichen sollte. Sie können die maximal verfügbare Leistung Ihrer Stromquellen bei Bedarf manuell festlegen. Wenn es um PoE-Out-Funktionen geht, kann der neue RB5009 mit unseren legendären PoE-Switches mithalten: CRS354 & CRS328. Im kleinstmöglichen Formfaktor und zum besten Preis auf dem Markt!
Schützen Sie Ihre Betriebszeit, schützen Sie Ihre Gelassenheit!
Was genau passiert nun, wenn ein Problem mit einer Ihrer Stromquellen auftritt? Hier ein kurzes Beispiel: Sie haben 24V an der DC-Buchse, 48V am 2-Pin-Anschluss und 57V am PoE-In. Die Platine selbst wird über den höchsten Spannungseingang mit Strom versorgt - den PoE-Eingang. Wenn es ein Problem gibt, greift RB5009 auf die zweithöchste Spannung zurück - den 2-poligen Anschluss. Und wenn das nicht funktioniert, gibt es die 24V-Option an der DC-Buchse.
Was ist mit den PoE-Out-Geräten? Auch hier gilt: Die höchste Spannung gewinnt. PoE-Out-Geräte beziehen ihren Strom von der 48-V-Quelle am 2-poligen Anschluss. Wenn diese ausfällt, kommen die 24 V an der DC-Buchse ins Spiel. Die Karte reserviert immer 20 Watt für die eigene Stromversorgung. Wenn nicht genügend Strom für alle PoE-Out-Ports vorhanden ist, werden die Ports mit der niedrigsten Priorität deaktiviert. Sie können die Portpriorität manuell einstellen.
Dieser winzige Formfaktor kann überall eingesetzt werden: von beengten Forschungseinrichtungen und Büros bis hin zu großen Serverräumen in Unternehmen. Und vergessen Sie nicht, dass Sie VIER dieser Router in einem einzigen 1U-Rack einbauen können.
Mit dem neuen RB5009 wollen wir alle kleinen und mittleren ISPs unterstützen, die immer auf der Suche nach den kostengünstigsten und robustesten Lösungen sind. Er ist eine perfekte Ergänzung zu unseren bisherigen GPEN-Geräten - einer Produktlinie, die die teuren GPON-Lösungen ersetzen soll.
Mit so vielen Stromversorgungsoptionen und einem robusten Metallgehäuse definiert der neue RB5009 erschwingliche Zuverlässigkeit neu.
*802.3af/at PoE-In nur auf Ether1!

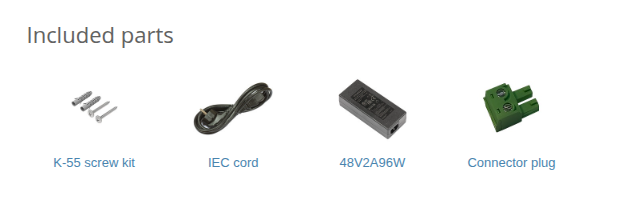

#2: Im Lieferumfang enthalten | Included in delivery
| 1x | RB5009UPr+S+IN | |
| 1x | Kaltgerätekabel | (IEC Cord) |
| 1x | 48V2A96W Netzteil | (48V2A96W power supply) |
| 1x | Befestigungsset K-55 | (K-55 screw set) |
| 1x | Verbindungsstecker | (Connector plug) |
#3: Spezifikationen - Technische Details | Specifications - Technical details
| Details | |
|---|---|
| Product code | RB5009UPr+S+IN |
| Architecture | ARM 64bit |
| CPU | 88F7040 |
| CPU core count | 4 |
| CPU nominal frequency | 350-1400 (auto) MHz |
| Switch chip model | 88E6393 |
| RouterOS license | 5 |
| Operating System | RouterOS (v7 only) |
| Size of RAM | 1 GB |
| Storage size | 1 GB |
| Storage type | NAND |
| MTBF | Approximately 200'000 hours at 25C |
| Tested ambient temperature | -40°C to 60°C |
| IPsec hardware acceleration | Yes |
Powering
| Details | |
|---|---|
| Number of DC inputs | 3 (2-pin terminal, DC jack, PoE-IN) |
| DC jack input Voltage | 24-57 V |
| 2-pin terminal input Voltage | 24-57 V |
| Max power consumption | 150 W |
| Max power consumption without attachments | 15 W |
| Cooling type | Passive |
| PoE in | 802.3af/at (ether1), Mode B (ether2-ether8) |
| PoE in input Voltage | 24-57 V |
PoE-out
| Details | |
|---|---|
| PoE-out ports | Ether1-Ether8 |
| PoE out | 802.3af/at |
| Max out per port output (input 18-30 V) | 640 mA |
| Max out per port output (input 30-57 V) | 420 mA |
| Max total out (A) | 2.59 A |
| Total output current | 2.28 |
| Total output power | 130 |
Ethernet
| Details | |
|---|---|
| 10/100/1000 Ethernet ports | 7 |
| Number of 1G Ethernet ports with Reverse PoE (PoE-in) | 7 |
| Number of 2.5G Ethernet ports | 1 |
| Number of 2.5G Ethernet ports with Reverse PoE (PoE-in) | 1 |
Fiber
| Details | |
|---|---|
| SFP+ ports | 1 |
Peripherals
| Details | |
|---|---|
| Number of USB ports | 1 |
| USB Power Reset | Yes |
| USB slot type | USB 3.0 type A |
| Max USB current (A) | 1.5 |
Other
| Details | |
|---|---|
| CPU temperature monitor | Yes |
| Current Monitor | Yes |
| PCB temperature monitor | Yes |
| Voltage Monitor | Yes |
Certification & Approvals
| Details | |
|---|---|
| Certification | CE, EAC, ROHS |
| IP | 20 |
#4: Test Resultate nach RFC2544 | Test results according to RFC2544
Ethernet test results
| RB5009UPr+S+IN | 88F7040 all port test | ||||||
| Mode | Configuration | 1518 byte | 512 byte | 64 byte | |||
| kpps | Mbps | kpps | Mbps | kpps | Mbps | ||
| Bridging | none (fast path) | 811.2 | 9851.4 | 2332 | 9551.9 | 5768.4 | 3138 |
| Bridging | 25 bridge filter rules | 811.2 | 9851.4 | 1238.3 | 5072.2 | 1235.6 | 672.2 |
| Routing | none (fast path) | 811.2 | 9851.4 | 2332 | 9551.9 | 4969.4 | 2703.3 |
| Routing | 25 simple queues | 811.2 | 9851.4 | 1126 | 4612 | 1095 | 595.7 |
| Routing | 25 ip filter rules | 771.2 | 9365.6 | 755.9 | 3096.2 | 761 | 414 |
- All tests are done with Xena Networks specialized test equipment (XenaBay),and done according to RFC2544 (Xena2544)
- Max throughput is determined with 30+ second attempts with 0,1% packet loss tolerance in 64, 512, 1518 byte packet sizes
- Test results show device maximum performance, and are reached using mentioned hardware and software configuration, different configurations most likely will result in lower results
IPsec test results
| RB5009UPr+S+IN | 88F7040 IPsec throughput | ||||||
| Mode | Configuration | 1400 byte | 512 byte | 64 byte | |||
| kpps | Mbps | kpps | Mbps | kpps | Mbps | ||
| Single tunnel | AES-128-CBC + SHA1 | 120.9 | 1354.1 | 119.4 | 489.1 | 124.3 | 63.6 |
| 256 tunnels | AES-128-CBC + SHA1 | 126.5 | 1416.8 | 125.3 | 513.2 | 120.3 | 61.6 |
| 256 tunnels | AES-128-CBC + SHA256 | 126.5 | 1416.8 | 125.3 | 513.2 | 120.3 | 61.6 |
| 256 tunnels | AES-256-CBC + SHA1 | 125.8 | 1409 | 123.2 | 504.6 | 114.3 | 58.5 |
| 256 tunnels | AES-256-CBC + SHA256 | 125.8 | 1409 | 123.2 | 504.6 | 114.3 | 58.5 |
- All tests are done with Xena Networks specialized test equipment (XenaBay),and done according to RFC2544 (Xena2544)
- Max throughput is determined with 30+ second attempts with 0,1% packet loss tolerance in 64, 512, 1400 byte packet sizes
- Test results show device maximum performance, and are reached using mentioned hardware and software configuration, different configurations most likely will result in lower results
The device has an operating system preinstalled and licensed. No separate purchase is necessary and the product is ready to use. The device includes free software updates for the life of the product or a minimum of 5 years starting from date of purchase..
