#1: L22UGS-5HaxD2HaxD-15S

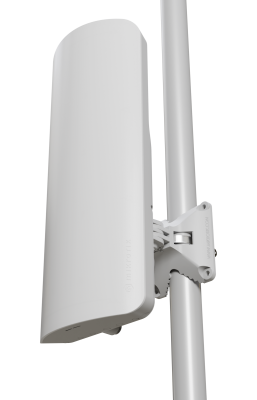

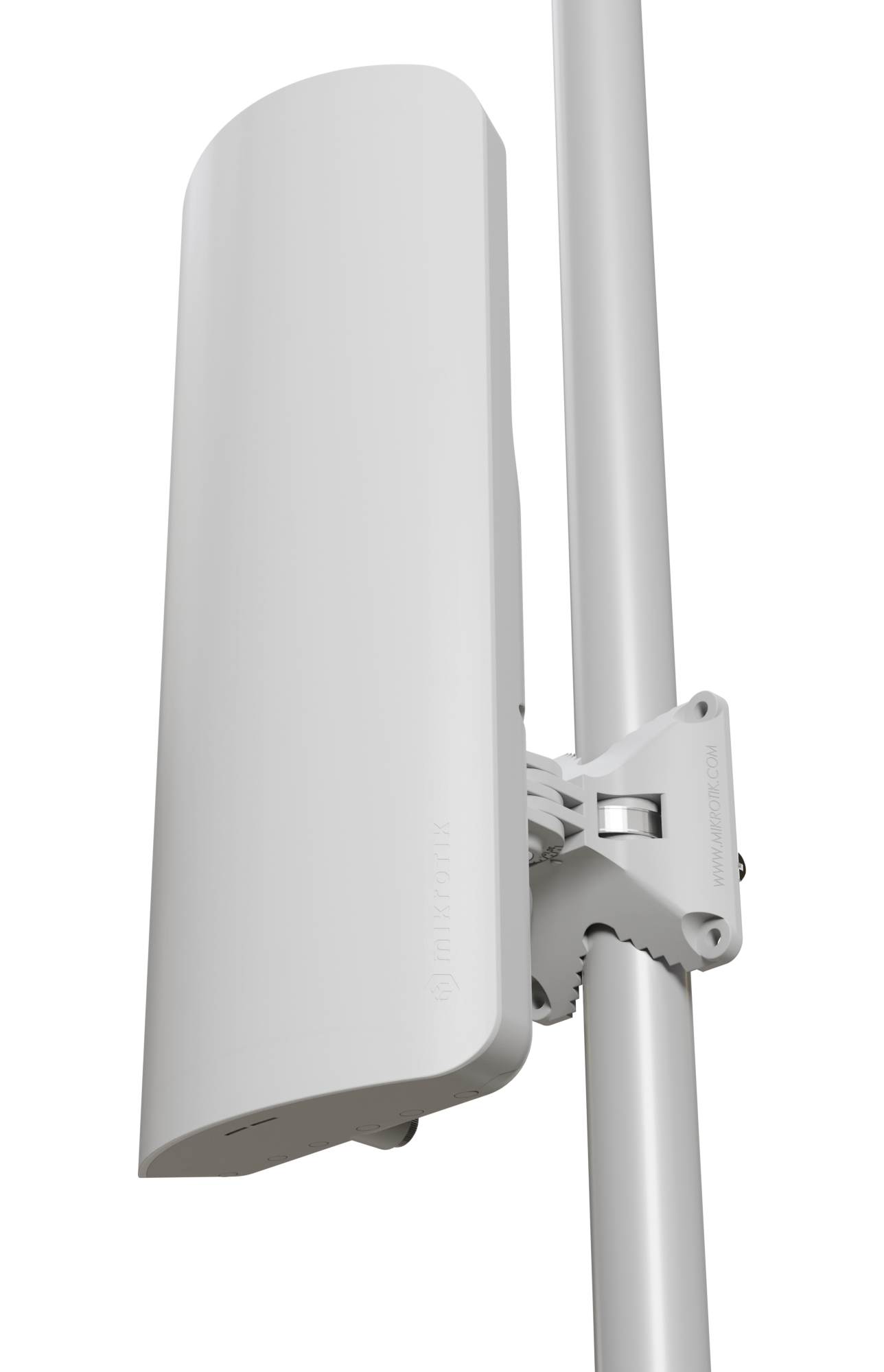

Die Verwaltung von drahtlosen Outdoor-Netzwerken war noch nie so einfach: mANTBox ax 15s kann eine unvergleichliche Wireless Punkt-zu-Mehrpunkt-Konnektivität für eine Vielzahl von Geräten über eine Entfernung von 20 Kilometern bieten!

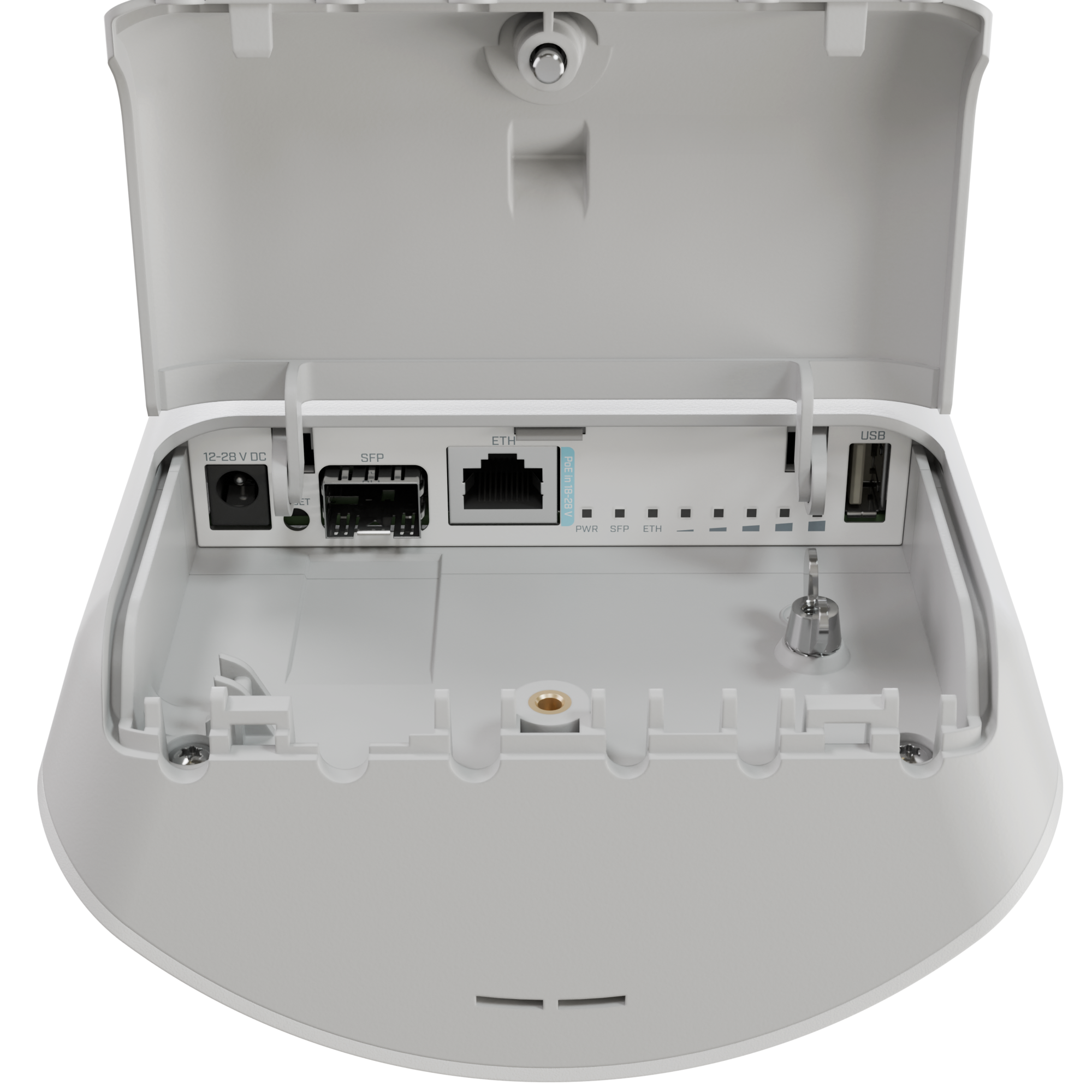

Eine leistungsstarke Kombination aus modernen Dual-Core ARM CPUs, MikroTiks neuesten 802.11ax Wi-Fi 6 Dual-Band-Antenne und leistungsstarken eingebauten Sektorantennen wird Ihre Signalstabilität, Geschwindigkeit und Reaktionsfähigkeit auf die nächste Stufe heben! Es gibt einen Gigabit-Ethernet-Port mit PoE-In und einen SFP-Port mit 2,5-Gigabit-Unterstützung für besonders schnelle Glasfaser-Uplinks.

Die Aufrüstung Ihrer Einrichtung auf Wi-Fi 6 bietet mehrere Vorteile:

Geschwindigkeit: MikroTik hat eine bis zu 40 % höhere Geschwindigkeit im 5-GHz-Spektrum und eine bis zu 90 % höhere Geschwindigkeit im 2,4-GHz-Spektrum festgestellt.

Sicherheit: WPA3-Verschlüsselung und Management-Frame-Schutz verhindern alle Arten von Angriffen, wie Brute-Forcing und WPA2-Handshake-Capture-Deauthentication-Angriffe

Zuverlässigkeit: Der nahtlose, schnelle Übergang (Roaming) ermöglicht ein reibungsloses, unterbrechungsfreies Signal, wenn Sie zwischen Zugangspunkten wechseln müssen. Außerdem sorgt Wi-Fi 6 für eine faire Verteilung des Datenverkehrs, wenn die Verbindung von einer großen Anzahl von Nutzern gemeinsam genutzt wird.

Energieeffizienz: Funktionen wie Target Wake Time reduzieren langfristig den Stromverbrauch. Besser für Ihren Geldbeutel und den Planeten!

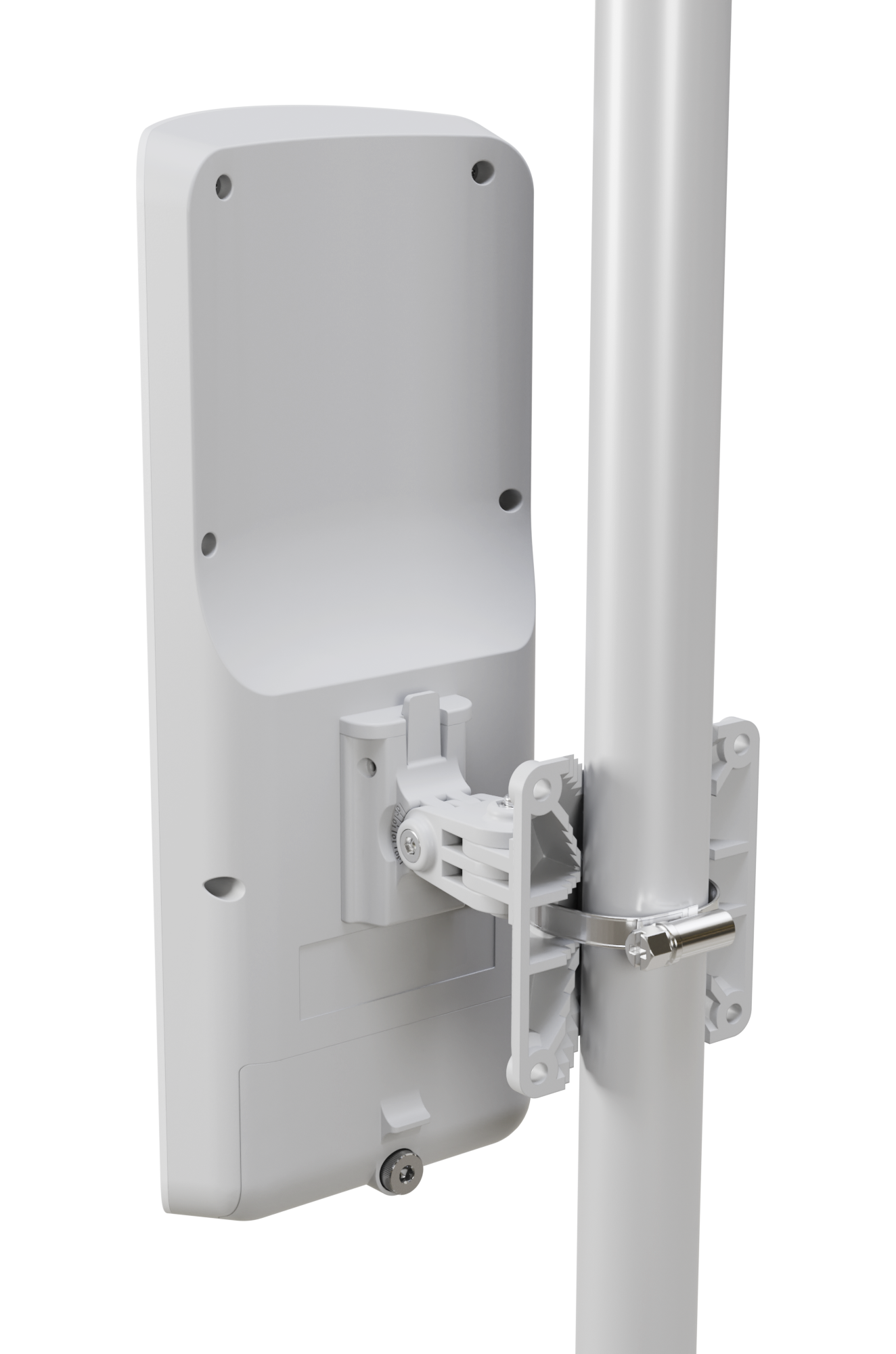

Das mANTBox-Paket enthält alles, was Sie brauchen: einen Gigabit-PoE-Injektor, ein Netzteil, eine Schlauchschelle und ein Befestigungsset sowie den MikroTik quickMOUNT pro. Dieser fortschrittliche Wandmontageadapter ermöglicht es, die Antenne sowohl horizontal als auch vertikal innerhalb von 140° zu drehen. Mit dem quickMOUNT pro ist es möglich, die Antenne mit Hilfe einer integrierten Skala perfekt auszurichten.


#2: Im Lieferumfang enthalten

• 1x L22UGS-5HaxD2HaxD-15S (mANTBox ax 15s)
• 1x 24V 1,2A Netzteil
• 1x Gigabit PoE Injektor
• 1x Schlauchschelle
• 1x QMP
• 1x K-41 Befestigungsset



#3: Spezifikationen - Technische Details

Details
Product code	L22UGS-5HaxD2HaxD-15S
Architecture	ARM 64bit
CPU	IPQ-5010
CPU core count	2
CPU nominal frequency	800 MHz
RouterOS license	4
Operating System	RouterOS v7
Size of RAM	256 MB
Storage size	128 MB
Storage type	NAND
MTBF	Approximately 200'000 hours at 25C
Tested ambient temperature	-40°C to 70°C

Powering

Details
Number of DC inputs	2 (DC jack, PoE-IN)
DC jack input Voltage	12-28 V
Max power consumption	21 W
Max power consumption without attachments	11 W
Cooling type	Passive
PoE in	Passive PoE
PoE in input Voltage	18-28 V

Wireless specifications

Details
Wireless 2.4 GHz Max data rate	574 Mbit/s
Wireless 2.4 GHz number of chains	2
Wireless 2.4 GHz standards	802.11b/g/n/ax
Antenna gain dBi for 2.4 GHz	12
Wireless 2.4 GHz chip model	IPQ-5010
Wireless 2.4 GHz generation	Wi-Fi 6
Wireless 5 GHz Max data rate	2400 Mbit/s
Wireless 5 GHz number of chains	2
Wireless 5 GHz standards	802.11a/n/ac/ax
Antenna gain dBi for 5 GHz	15
Wireless 5 GHz chip model	QCN-6102
Wireless 5 GHz generation	Wi-Fi 6

Ethernet

Details
10/100/1000 Ethernet ports	1

Fiber

Details
SFP ports	1 (2.5G supported)

Peripherals

Details
Number of USB ports	1
USB Power Reset	Yes
USB slot type	USB type A
Max USB current (A)	1.5

Other

Details
PCB temperature monitor	Yes
Voltage Monitor	Yes
Beeper	Yes

Certification & Approvals

Details
Certification	CE, FCC, IC, EAC, ROHS
IP	54



#4: Test-Resultate nach RFC2544

Ethernet test results

L22UGS-5HaxD2HaxD-15S		IPQ-5010 two port test
Mode	Configuration	1518 byte		512 byte		64 byte
		kpps	Mbps	kpps	Mbps	kpps	Mbps
Bridging	none (fast path)	274.6	3334.7	348	1425.6	591.2	302.6
Bridging	25 bridge filter rules	203.8	2474.4	210.5	862.3	213.5	116.2
Routing	none (fast path)	280	3399.9	470.8	1928.3	425.6	217.9
Routing	25 simple queues	200.2	2431	201.7	826	211.3	108.2
Routing	25 ip filter rules	140.6	1707.3	145.5	595.9	145.4	74.5

1. All tests are done with Xena Networks specialized test equipment (XenaBay),and done according to RFC2544 (Xena2544)
2. Max throughput is determined with 30+ second attempts with 0,1% packet loss tolerance in 64, 512, 1518 byte packet sizes
3. Test results show device maximum performance, and are reached using mentioned hardware and software configuration, different configurations most likely will result in lower results

The device has an operating system preinstalled and licensed. No separate purchase is necessary and the product is ready to use. The device includes free software updates for the life of the product or a minimum of 5 years starting from date of purchase..



#5: Produktvideo & Tipps

• Produktvideo: https://youtu.be/7MNdlO_msPY
• Hinweise für den Start und Umgang mit RouterOS in unserem Blog: RouterOS, Reset, Netinstall, Winbox, Wiki, Supout.rif, 60GHz Ausrichtung uvm

---
